Ahşap ev yapımı ne zaman gelecek? :D
Abi şimdi Ahşap ev konusu varya o konuda da şaşırma ihtimaliniz var.
Gerçi benden önce yaptılarda ama olsun.


Benim Ahşap ev yürümese olmaz o iş. Evet evet yürüsün. Yürüyen Evimi istediğim yere kolayca yerleştirebilirim.
İsterse Temiz oksijenli Ormanın içine, İsterse En pahalı arsaların satıldığı yere, İsterse direk İşlediğim yerin önüne.
İsterse Direk İstanbula, yada Antalya`ya. Vayy be görüyorsunuz mu?
Para harcamadan Yurtdışında ev sahibi oldum.
Avantaja bak beee 🤣


Katılım
1 May 2017
Mesajlar
5,796
Çözümler
4
Reaksiyon puanı
10,282
Puanları
113
Yaş
24
Abi şimdi Ahşap ev konusu varya o konuda da şaşırma ihtimaliniz var.
Gerçi benden önce yaptılarda ama olsun.


Benim Ahşap ev yürümese olmaz o iş. Evet evet yürüsün. Yürüyen Evimi istediğim yere kolayca yerleştirebilirim.
İsterse Temiz oksijenli Ormanın içine, İsterse En pahalı arsaların satıldığı yere, İsterse direk İşlediğim yerin önüne.
İsterse Direk İstanbula, yada Antalya`ya. Vayy be görüyorsunuz mu?
Para harcamadan Yurtdışında ev sahibi oldum.
Avantaja bak beee 🤣

Ekli dosyayı görüntüle 125667
Tlc de bunun programı var çok güzel evler çıkarıyorlar gerçekten 😁
Yalnız benim ilk gordugum Kemal sunal filmindeydi 😂


muhammedyusuf30

Asistan
Katılım
26 Eki 2020
Mesajlar
123
Reaksiyon puanı
63
Puanları
28
Yaş
15
bu işe kalkıştığınızda bu kadar mükemmel bir şey yapacağınızı beklemezdim acaba bende uğraşsam böyle bir şey yapabilir miyim tekrardan elinize kolunuza sağlık.


_Zaur_

Rektör
Katılım
17 Kas 2017
Mesajlar
11,178
Reaksiyon puanı
19,741
Puanları
113
Yaş
28
bu işe kalkıştığınızda bu kadar mükemmel bir şey yapacağınızı beklemezdim acaba bende uğraşsam böyle bir şey yapabilir miyim tekrardan elinize kolunuza sağlık.
Sağolasın. Açık söylesem bende böyle olacağını düşünmezdim.
İşin bir tarafından başlamak gerek her zaman. Bi bakarsın Güzel bir şey çıkar ortaya.


HÜDHÜD

Rektör
Katılım
5 May 2017
Mesajlar
10,127
Reaksiyon puanı
6,594
Puanları
113
Bir işe başlamak, o işi bitirmenin yarısıdır :)

Çünkü başlama vakti gelinceye değin belli bir mesafe kat edilmiştir.

Hayaller kurulmuş, tasarılar yapılmıştır...

Bir şeyi aklından geçirmekle o şeye niyet etme arasındaki fark nerede duruyor?

Bazen bu iki durum birbiriyle örtüşebilir. Bir şeyi yapmayı aklımızdan geçirdiğimiz anda o şeyi icra etmeye niyet etmiş de olabiliriz. Ancak her zaman değil... Bazen... Çünkü bir şeyi aklımızdan geçirdiğimiz her defasında o şeyi yapmayı düşünmüş olmamız gerekmez. O şey üzerine hayal kurmak da her zaman için mümkündür.

Ne ki, bütün bu süreç, başlangıçta, kimizaman tökezlemelerle, kimizaman kararlılıkla bir hazırlanma dönemini tazammun eder: niyetlenmeyle aklından geçirme birbirinin içine girer; biri öbürünün yerine geçer; birbirinden kopuk olarak veya birbirinin içinde olarak sonuca doğru yürümeyi başarırlar. Sonuç, yani o işin başlangıcı...

Böylece başlamaya bismillah dediğimiz anda zaten yolun yarısını kat etmiş durumda oluruz...

Katılım
22 Şub 2019
Mesajlar
6,060
Reaksiyon puanı
12,277
Puanları
113
Güzel kasa olmuş. Kendin yapıp uğraşmakta, harika bir şey. Belki de eğlenceli de. 🙂


_Zaur_

Rektör
Katılım
17 Kas 2017
Mesajlar
11,178
Reaksiyon puanı
19,741
Puanları
113
Yaş
28
Son güncellemem böyle.
İşlemci fanı - Cooler Master T400İ
Kasa Fanı - DeepCool GS 120 4pin pwm
SSD - Lexar Ns100 256gb

Kasayı rastgele hazırladım. İşlemci fanı yan kapağa az daha değcekti 🤣

İçi resimdeki gibi şuan. Üst kapağın açınca böyle görünümü var.



SSD`dende çok memnunum.




DeepCool fanımdan pek memnun kalmadım. Sitede gösterdikleri hızla kendi hızları tutmadı. Beklediğimden sesli çalışıyor.
İşlemci fanım kasa fanımdan çok çok daha kaliteli çıktı. Sıfır ses her hızda.


Cicero

Asistan
Katılım
26 Ocak 2021
Mesajlar
253
Reaksiyon puanı
119
Puanları
43
Ahşap kasanın güzel tarafı titreşimi azaltması oluyor. Güzel bir çalışma, elinize sağlık.


Cicero

Asistan
Katılım
26 Ocak 2021
Mesajlar
253
Reaksiyon puanı
119
Puanları
43
Sağol kardeşim, Sana nasip.
Böyle çalışmaları takip etmesi daha keyifli geliyor bana. DIY Perks çok uğraşırdı böyle işlerle Youtube üzerinde. Nihayetinde alüminyum bir kasa yapıp fanları ve soğutucuları ona göre ayarlamış ve ultra sessiz bir kasa ortaya çıkarmıştı.


madSlowly

Profesör
Katılım
6 Eyl 2020
Mesajlar
2,691
Reaksiyon puanı
1,740
Puanları
113
Ellerinize sağlık 3 yıl olmasına rağmen :D hala kullanıyormusunuz ?


_Zaur_

Rektör
Katılım
17 Kas 2017
Mesajlar
11,178
Reaksiyon puanı
19,741
Puanları
113
Yaş
28
Böyle çalışmaları takip etmesi daha keyifli geliyor bana. DIY Perks çok uğraşırdı böyle işlerle Youtube üzerinde. Nihayetinde alüminyum bir kasa yapıp fanları ve soğutucuları ona göre ayarlamış ve ultra sessiz bir kasa ortaya çıkarmıştı.
Link at izleyelim nasıl kasa olmuş :)

Ellerinize sağlık 3 yıl olmasına rağmen :D hala kullanıyormusunuz ?
Sağolasın. Eh idare ediyoruz işte.
Şimdi bir değeri olmasada ben öldüğümde değerlenir belkim.

Çok adaletsiz dünya be.


MustiRG07

Profesör
Katılım
22 Eki 2020
Mesajlar
1,716
Reaksiyon puanı
1,772
Puanları
113
Yaş
19
Aklımda uzun süreydi kasa projesi vardı ahanda zamanı geldi dedim :)
Böyle sessiz mi sessiz, Havalandırmasız kasalı Projeye İmza atmayı planlıyorum.




Köşeleri sarı kapakla çizip, Degobajla kesip zımparalıyorum. Yumuşak köşeli :)



Elimde Her alet var o yönden kafam rahat. Nasıl yapacam demiyorum direk yapıyorum yani
Bizimkiler beni rahat bıraksa başka işe yönlendirmeseler hızlıca bitire bilirim kasayı. İlla beni çağırıp bi yere göndermeliler Allah kahretmesin.

Hee 3 Tahtayı birbirine tutturup Ön, Üst ve Alt Paneli yaptım.

Kafaya koydum bu işi yapıcam arkadaş o tarafı bu tarafı yok İlla yapmalıyım





Üst panel.
Zımpara yapınca beyazlıyor. Yani nasıl söylesem Şöyle siyah bölgeler azalıcak.




Bazı zımpara işlerinden sonra sonunda bugün birbirine tutturdum bu zımbırtıyı


Vidaları çöl tarafta görünmesini istemediğimden dolayı, Küçücük delikler açıp Kibrit çöpleri ile tutturuyrum. Tam yapmıyorum. Sökmeli gibi yaptım en sonda Tutkal kullanıcam. Şimdilik Ölçüleri Belli olsun diye tuttura tuttura zımparalayıp Kasanın görünüşün yerine oturtmak lazım.

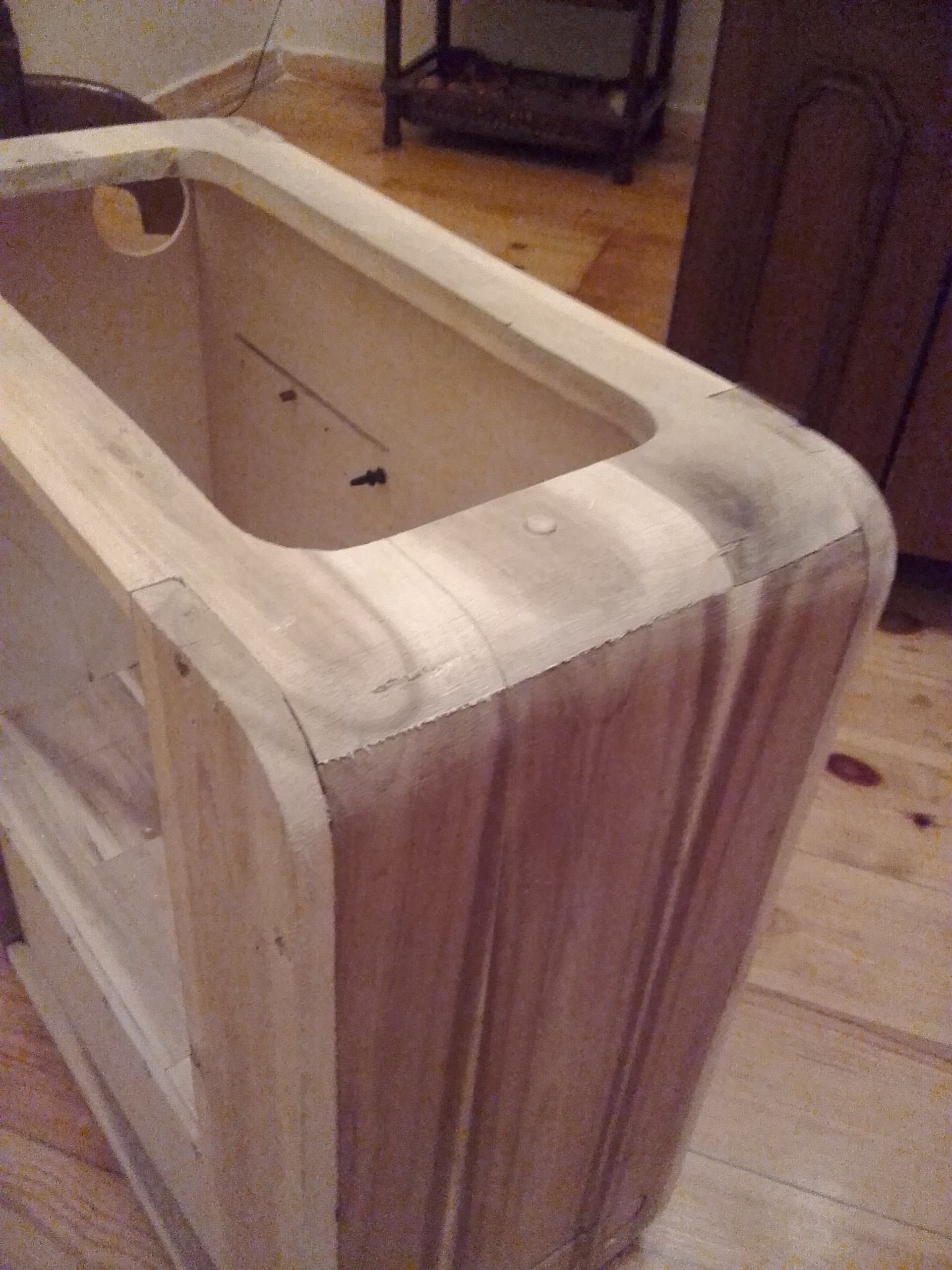

Keskin Köşeyi yumuşaltıp daire yapıcam zımpara ile. Onu sonlara saklıyorum.

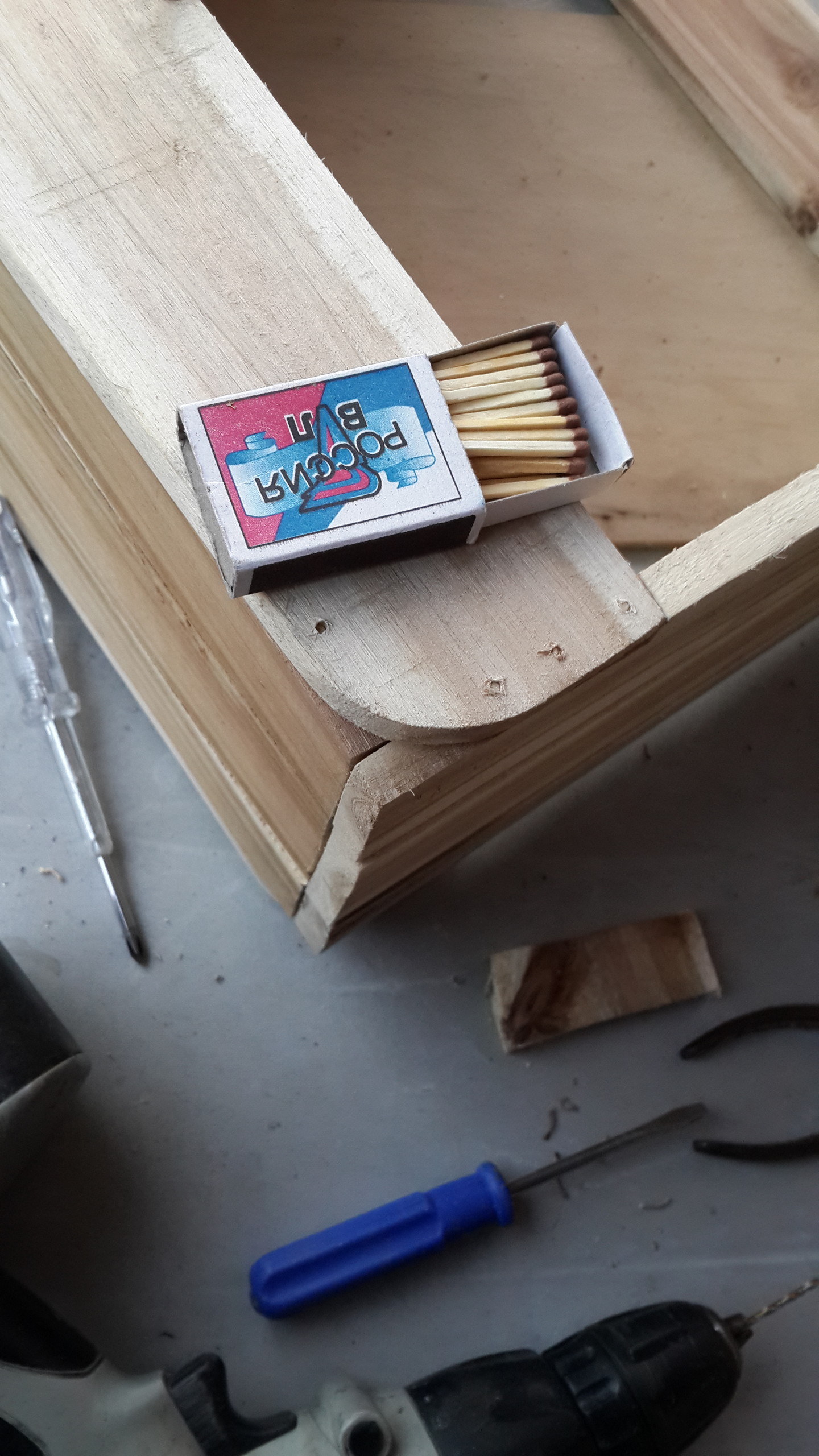

Tahtaları iç taraftan ön kısıma Vida ile nasıl tutturduğumu görüyorsunuz. Vida Tahtadan uzun olduğuna göre başka ensiz Tahta ile kesip tuuturdum.
Böylelikle Vida tahtanı delip Öbür yüzüne çıkmadı.





Böylelikle kasa İlk kez ayak üstüne durmayı başardı.





Küçük zımpara işlerinden sonra bugünlük işimi sonlandırdım ve aletlerimi topladım bir kenara




Bu gün de Kasanın iç tasarımı üzerinde çalışayım dedim. Ölçüleri ölçene kadar inanın insan sinir oluyor


Kasanın Güç kaynağı bölümünü kapatma fikri düştü beynime
Hemde kasa içi temiz ferah görünür diye.
Yarım santim eninde olan tahtadan kullanıyorum. Çok işime yarıyor
Zımpara yapınca da beyazlıyor.




Vidaladım ve çölden görüntüsü.





Bide İçten görüntü. Vidaların yeri





Anakart olduğu bölgenin tahtasın kestim Şimdi vidalıyorum sabredin
Sonra ölçüsün götürüp kablo deliklerin ve anakart bağlantı deliklerin yerini delicem.



Kasa Şekilleniyor azdan çoktan.







Gittim Tutkal ve İnce degobaj dişi aldım. Tutkalın adı PUR 501, İki ayrı tahtayı tutkalladım Kombinin sıcağında 10-15 dakika beklettim Sonuç harika. Sanki Ayrı-Ayrı Tahta değillerdi. Taş gibi yapıştılar mübarek tahtalar


Uyarıyorum Bal gibi görüntüsü var tutkalın. Tahta arasına ince vuruyorsunuz Kurudukca köpüklenip şişiyor tutkal. Muhteşem bişey. Sakın ola kullanınca az diye diye çok ilave etmiyesiniz. Şişip etrafa dağılıyo





Bu gün işe uğradığımdan pek birşey yapamadım. Eve döndüğümde hava soğuk olduğundan evde azcık zımpara işleri ile uğraştım.

Psu bölümünü anakart bölümünden ayıran tahtaları birbirine tutkal ile yapıştırdım.
Bekliyorlar kombi üstünde. Taş gibi olucak yarım saate.




Sonunda Ayırıcı Levhayı Parket şeklinde yapıştırdım zımparaladım ve Sadece Kibrit çöpleriyle tuutturdum.

Pek heves Yoktu anakartımı Filan söküp deliklerin Ölcülerin götüreyim.




Bu arada Tutkal fena derecede işime yarıyor.




Hdd Yuvaları hazırlamak girdi aklıma. Elimde olan Alminyumdan dayağı açıp düz Levha yaptım. Bükmesi baya zahmetli olucak. Çok İnce Değil çünkü.




Zorda olsa 2 Hdd sığıcak şekilde Büküp Yandan vida deliklerinin yerini açtım





Son Öbür tarafı bükmek İki kat zahmetli oldu bana
Sinir oluyor insan valla




Vidalar basit şekilde Tahtanın öbür yüzüne çıkacağından dolayı Yan kol taraflara İnce tahta yapıştırdım.
En sonda Siyaha boyıyacam HDD tutma kısımın.




Bu gün Dayım yeni tahtalar getirdi, Tam ihtiyacım var derken bana süpriz gibi oldu





Alt Plakadan vidalı tutma kısımları söküp Tutkal ile yapıştırıcam plakayı





Plakayı yarın zımparalıyıp hazır yapıcam. Kuruması gerekir. Şöyle biraz düşünüyüm nasıl sığdırıcam DVD RW`yi





Kaç gündür uğraşıyorum. Zımpara nasıl kolay yaparım diye. Böyle birşey hazırladım tahtadan, Etrafına zımpara tutkalladım.





Kurumaya bıraktım





Alt Levhadan Şişman tahta çıkıntılarını ve Dışarı taşmış tutkalları rahatlıkla temizledim.

Bunu yapmasaydım Elim kırılırdı zımpara sürtmekten valla





En son hazırladığım HDD yuvasını denedim. 2 yuvalı Hdd benim işime yaramadı.
Tek yuvalı yapıcam, onun üstünde de DVD rom Yuvası.
Nazik 0.5 mm tahtadan kesip yapıcam.
Ama önce Ölçülerini ayarlamam gerekir diye düşündüm.
Heee neredeyse yarım saat önce bunu çizdim. Umarım ölçüleri düzgün. Yarın filan keserim artık.





Birkaç gün önce kendime Kıl testere kolu hazırladım. Bedavaya getirdim Kolu yani, geriye kaldı testere dişi almak. Kıl Testereside çok ucuza.




Sonunda bugün elime para geçince Gittim Kıl Testere dişlerini aldım. Uzunluğunu bilmiyordum tahmini hazırlamıştım testere kolunu. Kıl Testere Şıppp diye uzunluğuna uydu





Sonunda ölçtüğüm HDD ve DVD yuvasını hazırlama üzerine işe koyuldum.





Geçirmece gibi yapmışım daha sağlam tutsun birbirlerini



Birazcık hazır gibi duruyor.
Alt tarafının görünüşü.



Kalıbın Düz görünüşü.



DVD tutan kısmını yapıştırmıyorum. Yerine Oturttuktan sonra üstünü koyacağım.




HDD tutma kısmı çok sık oldu
HDD`ni zor geçirip çıkarıyorum olsun işte. DVD de kalıbında işte.




Kasanın altında durma tipi böyle olcak ıvır-zıvırların





Anakartı kasaya oturtmayı denedim ama birazcık uzun olduğundan standart kasalar gibi oturtamadım sinirlerim tepeme attı.
Beynim kısa devre yaptıktan sonra dedim zaten yer geniş bunu Yan yatırıyım




Anakartı sorunsuz oturttum ama bu sefer Kablo çıkış yerlerini ve ekran kartı filan takarken arka demir olan kısımı engel yaratmasın diye oranı da işaretledim ve kestim.





Ekran kartı oturamazdı o ince uzun bölgeni kesmeseydim.




Ön kısımdakı paneli yeniden söktüm parçaladım ölçüp biçip DVD RW kısımı açtım. Kestiğim ince uzun tahtayı sakladım ve DVD RW'nin açılıp kapanan kapağına yapıştırdım.



Üst panelde kapak açtım anakarta kablo takıp çıkarmak için. Ama elimde pek bağlantı demiri olmadığına göre sadece arka kısıma bağladım. Beğenmedim aslında.
2 demir kolu olsa Yan tarafa açılır yapıcam daha iyi olur.










Çok ilerleme yaşadım kasada ama resimlerini çekmedim. Güç kaynağına özel nazik arka tahtası kestim.




Küçücük gizli güç düğmesi yaptım tahtadan ve Her köşesini zımparalayıp yumuşak eğimli köşe yaptım. Güzel görünüme girdi bunun sayesinde.



Güç düğmesinin içten ayarlama maceram biraz uzun sürdü.

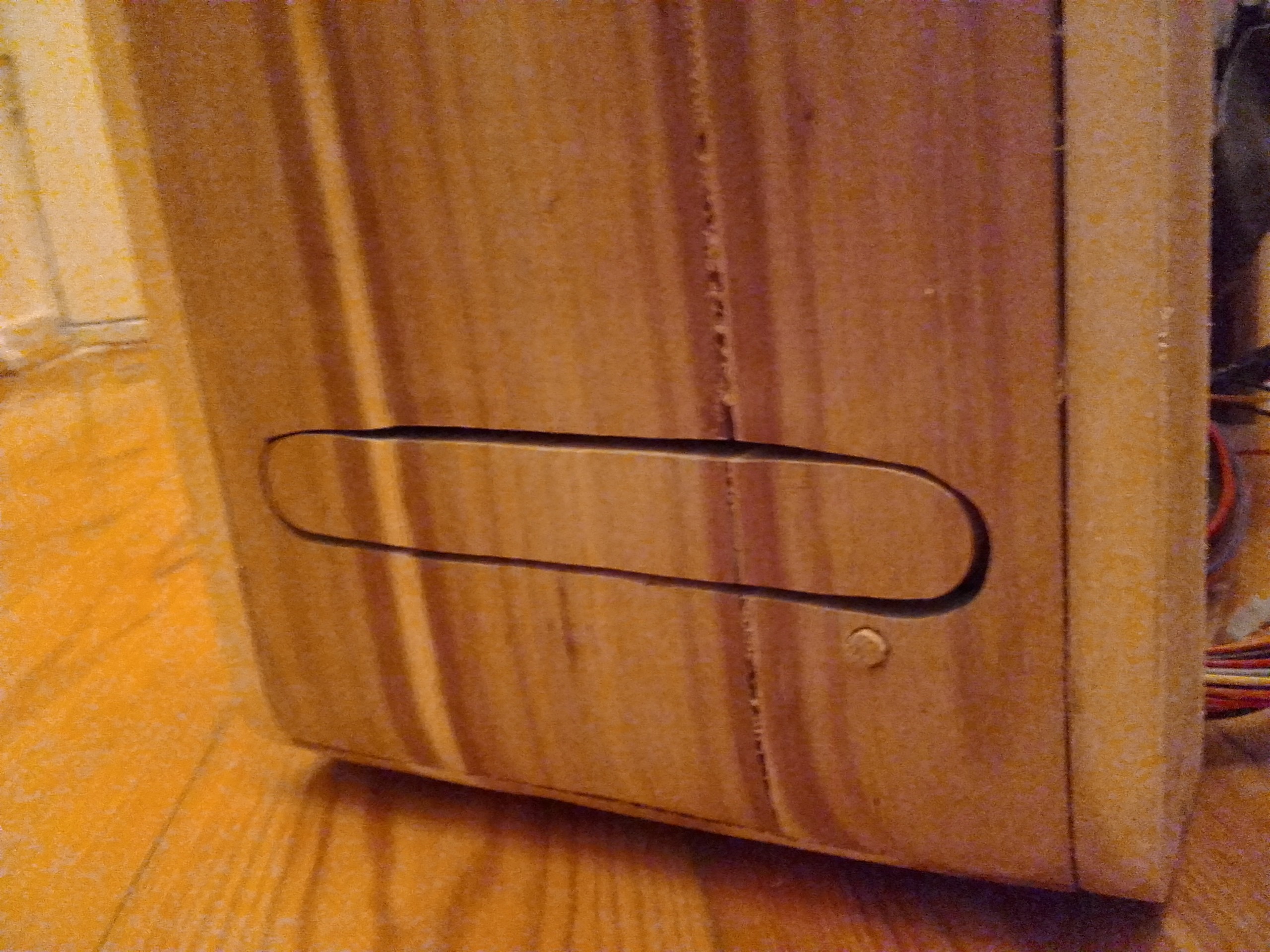

Dvd ni yerine oturttum ve gizli bölge gibi görüntü verdim. Küçük tahta düğmeye dokunduğunda tahta kapak açılıveriyor




Konu güncel. 2el Aldığım anakartı deneyip aldım. Sizede tavsiyem Çalışmasını gözünüz görmeyene kadar birşey almayın ikinci elden.

Haydi Bismillah deyip Formata geçtim

Bu arada aldığım anakart modeli Elitegroup G31T-M

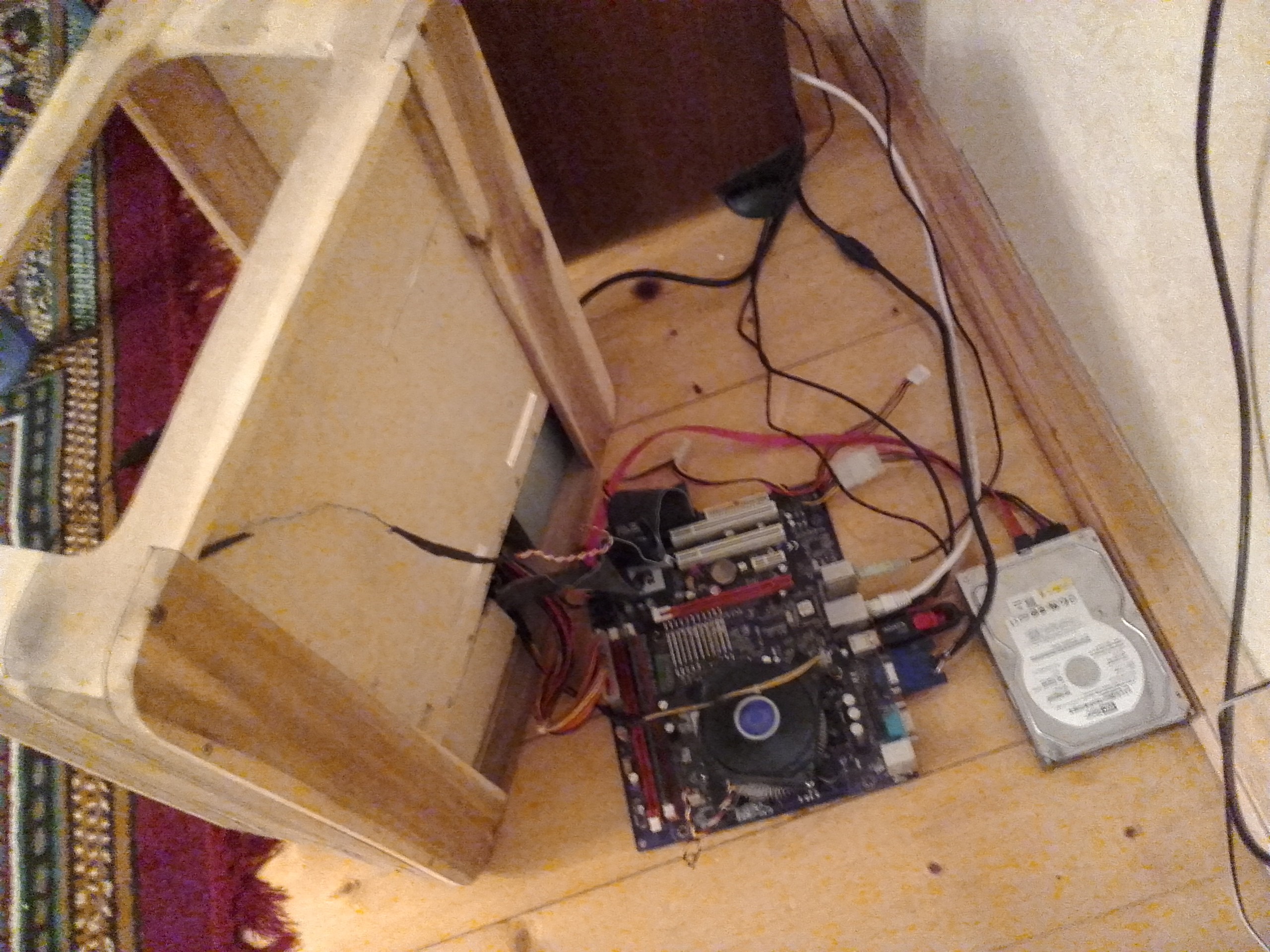

Deneme amaçlı kasayı toplıyım dedim. Çalışmama gibi sıkıntısı olsa bulurum belki dedim.
Neyse eski anakarta göre kestiğim kablolama yerleri uyumlu gelmedi yeni anakarta. Aldığım anakart eni büyük az da olsa yani kablolama yerleri açma için kasayı yeniden söktüm.


PSU + CPU + GPU Fanlarını hepsinin kablolarını kestim 7 volt olarak güç kaynağına bağladım. Traktör sesiden kurtuldum.

CPU 4pin kablosu çok kısaydı Psu eski olduğuna göre. 4pin kabloyu kestim neredeyse 70 santim uzattım. Anakartın etrafından dolandırdım.



Resimde akra kısımın karmakarışık olduğunu görebilirsiniz




DVD İde bağlantısını da anakarta bağayıp arka kapağı zar zor bağladım
Hehuehuhe



Forumda benim gibi kablolama yapan BABAYİĞİT arıyorum




Kasanın yandan duruşu. Arka kısımdakı büyük delikten kasanın içine geçicek Kablolar.




Bu yan kapağı da bağladım. Kapalı mobilya kutu oldu




Kasanın üstten görünüşü. Ucuza Led bulursam kasa içine eklerim. Ledi de 7 volt ile bağlarım belki, çok ışıklı olmasın hani.




Kasa üstüne de Yana Açılır kapak ekledim mi Tamamdurrrr
Sonra söküp zımpara yapıp boyarım şeffaf renk ile.

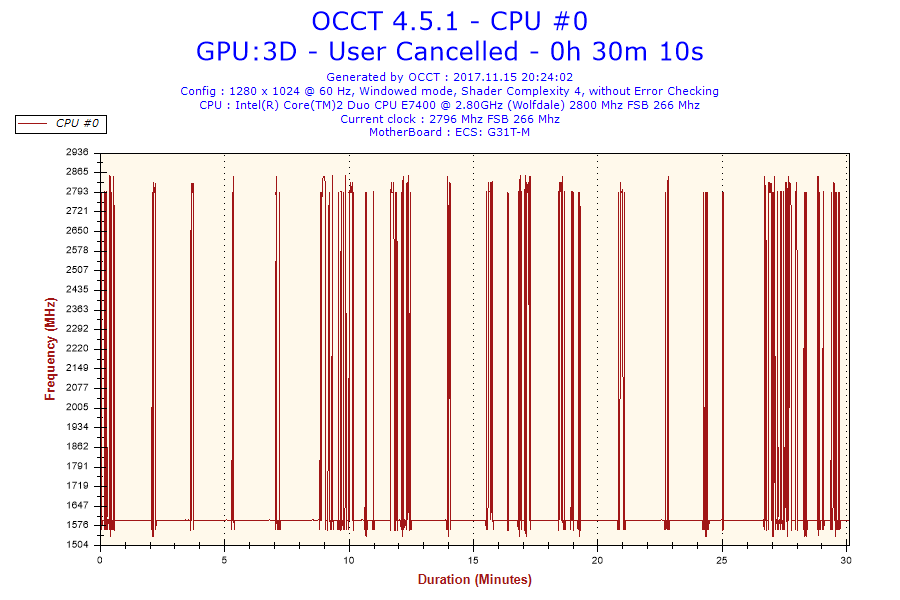

7 Volt bağladığım fanlar mis gibi çalışıyor. Sıcaklıklar eskisi gibi çok normal. Sistem açılırken hata almadım nasıl formatladımsa öyle açıldı.



Üst kapak için zorda bulunsa gittim menteşe aldım.




Sonra üst kapağa kulp da aldım

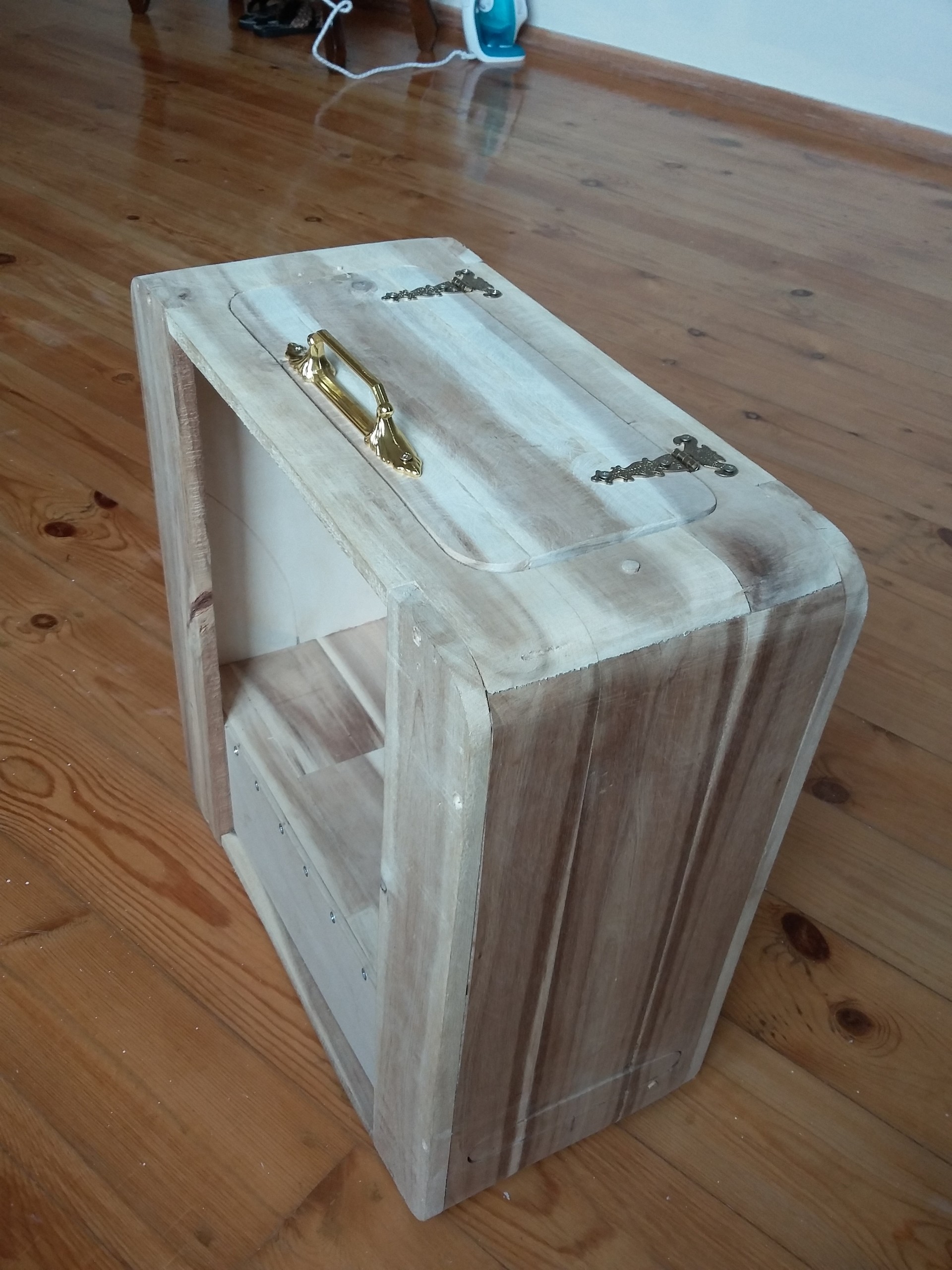

Üst kapağı yerini ayarladım. Ancak küçük sarı vidalar almak aklımdan çıktı kapak montajını bitirmem için




Küçük sarı vidalar da aldım menteşeyi bağlamak için.





Az çok kapak köşeleri kasa yapısının üstüne çıktı. Onu da zımparalayıp kasa seviyyesine saldım. Resimde hala zımparalanmamış vaziyyeti.



Usb flash veya kablo bağlarken açılacak Üst kapağın görüntüsü. Menteşeler düzgün şekilde bağlanmış demek, çok rahatça açılıyor kapak.



Yan kapağın tahta aralarında küçük deliklerini kötü kalan yüzeyini tutkal vurup yeniden zımparalama işine koyuldum. Biri hazır diğeri yarına kaldı artık. Şeffaf boyaya hazır duruma getiriyorum.



Kasayı da güzelce zımparalarsam işi bitiririm.
Menteşe almaya gittiğimde Ledler gördüm. Bilgisayar için olanlar hep çok pahalı dedi satıcı hemde yoktu.
Basit 220v ile çalışanını aldım.

Şerit ledi silikon koruyucu içinden kesip çıkardım. Şeffaf ince bantla sardım ekektrik çarpmasın el değdiğinde
oldu bana şerit led hemde ucuza.




Üst kapağın da delik deşiklerin doldurduktan sonra ince zımpara attım. Cam gibi yüzey oldu.




Dvd ve disket okuyucu parçalamıştım. İçinden küçücük düğme çıkmıştı yumşak basılıyor.
Bastığında yanıyor çektiğinde sönüyor.
Küçücük düğmeye 1adet küçücük vida bağlamam ile o düğmeni ters düğme yaptım. Bastığında sönüyor çektiğinde yanıyor.

Bu düğmeni de kapağ altına montajlıyacam. Kapak açılınca led işıklar içeriyi işıklandırsın. Kapattığımda sönsün içeriyi ısıtmasın.





Bu düğmeyi ters düğme yapmam tam 1 günümü aldı. İçi çok küçük çünkü.




Lehim yapmam için aldığım alet ve silikon tabançam hayat kurtaran gibi birşey oldu benim için




Kasayı zımparalamaktan elimde tüy bitti
delik deşiği tutkalla + bırak kurusun + şişen tutkalı zımparala. Bu iş 3 - 4 gün zamanımı aldı. Sonda komple ince zımpara yap. İnsan bıkıyor.

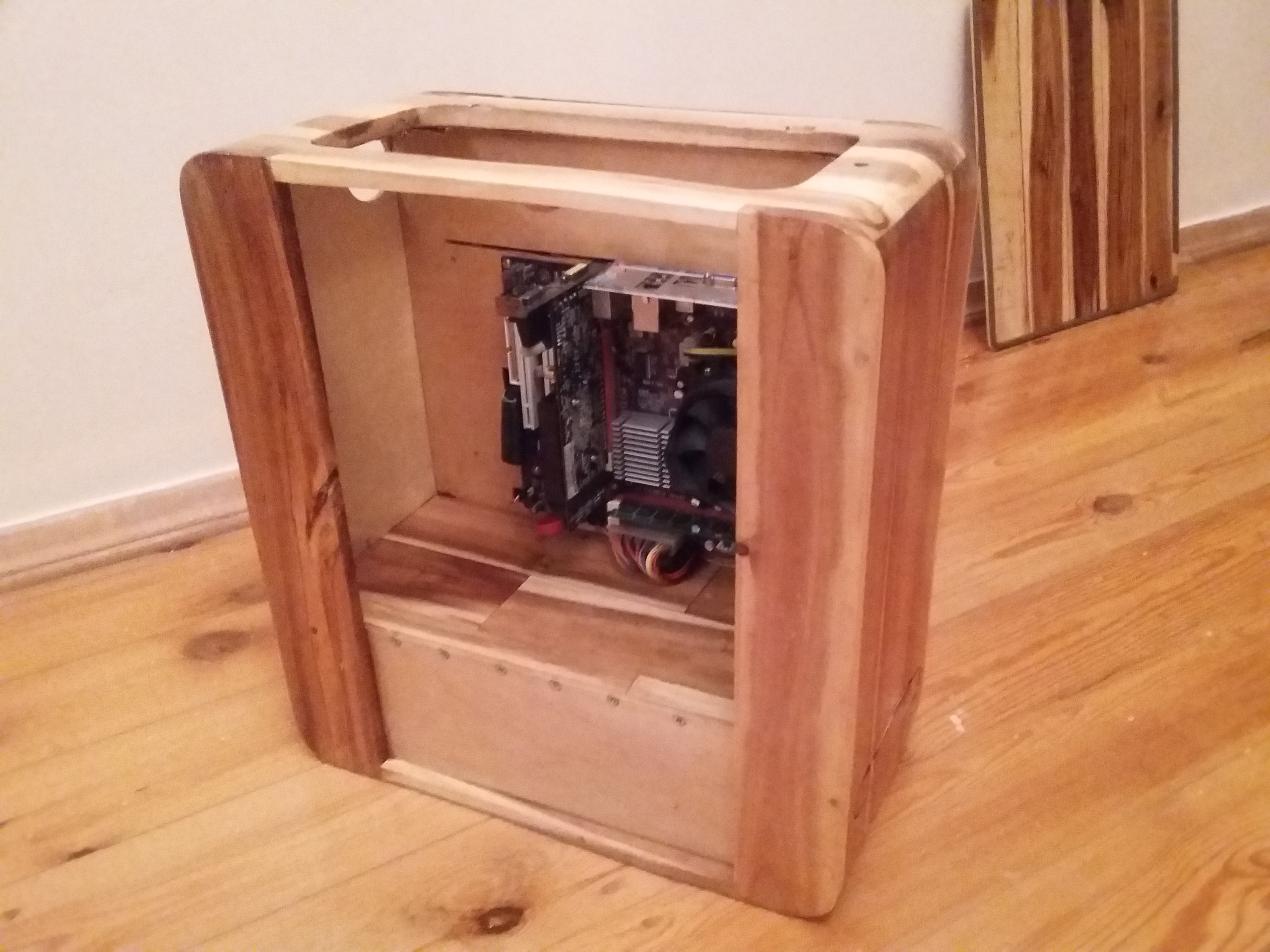

Veeee mutlu son. Bin türlü zorluklardan sonra Şeffaf boya atınca Ahşapın desenleri üze çıktı

İki defa kuruduktan sonra yine boya attım cam gibi oldu. Işık yansıyor hetta

Ne zamandır bunu bekliyordum.





Bu gün toplamaya çalışacağım. Şeffaf boya Kurumuş sanırım. Kapı aralarına yumuşak şerit yapıştırılıyor ya hava geçmesin. Ondan 1 metre aldım kısa oldu ancak birazdaha alırsam iyi olur.
Çünkü Yan kapakları kapatınca ister istemez tam düz olmadığına göre Köşe tarafta Vidaladığım bölgenin ortalarında boşluklar kalıyordu. Bununla boşlukların kötü görünmesini önledim. Hemde tam kasa görünümünü aldım.




Bir zamanlar elime geçen Çift taraflı bant çok işime yaradı. Kabloları ve Ledi üst tarafa yapıştırdım.




Sistemi Topladım yeniden
Pffff Bıktım ya sök tak sök tak




Led`i de yapıştırdım üst kata





Led Butonunu da yapıştırdığım bölge temiz. Kapak açılınca LED yanıyor





Kapaklar filan Tamam.
Kasa eve uyumlu hale geldi








Sistem topladım, Herşey tamam yine sorun çıktı ama. Kapak açıyorum led yanıyor ama düğmeye bastığımda Sistem çalışmıyordu. Ölü gibi sanki Tık yok.

Tornavida İle kısa devre yaptım anakarta çalıştı. Dedim budefa da gel butonu sök. Hey Allahım... Gelde geri sök kapakları Bunun da kapakları zülüm valla. Vidalama yerlerinin birini yalama yaptım zar zor bağlaya bildim.

Butonu da değiştirmek yarim saatimi aldı Şimdi herşey Mis gibi çalışıyor.





Üst Kapağı ve yan kapakları Kapalı konumda Sıcaklık testi yaptım. Yani kasa Tam kapalı. OCCT programını kullandım.


Boştakı Durum. Tüm sistem Fanlarını Molexe 7 volt bağladığımı unutmayalım. CPU + GPU + PSU = Fan 7Volt





Cpu Testi yapamadım Ram`ın 1GB olması yüzünden test başlatılmadı.

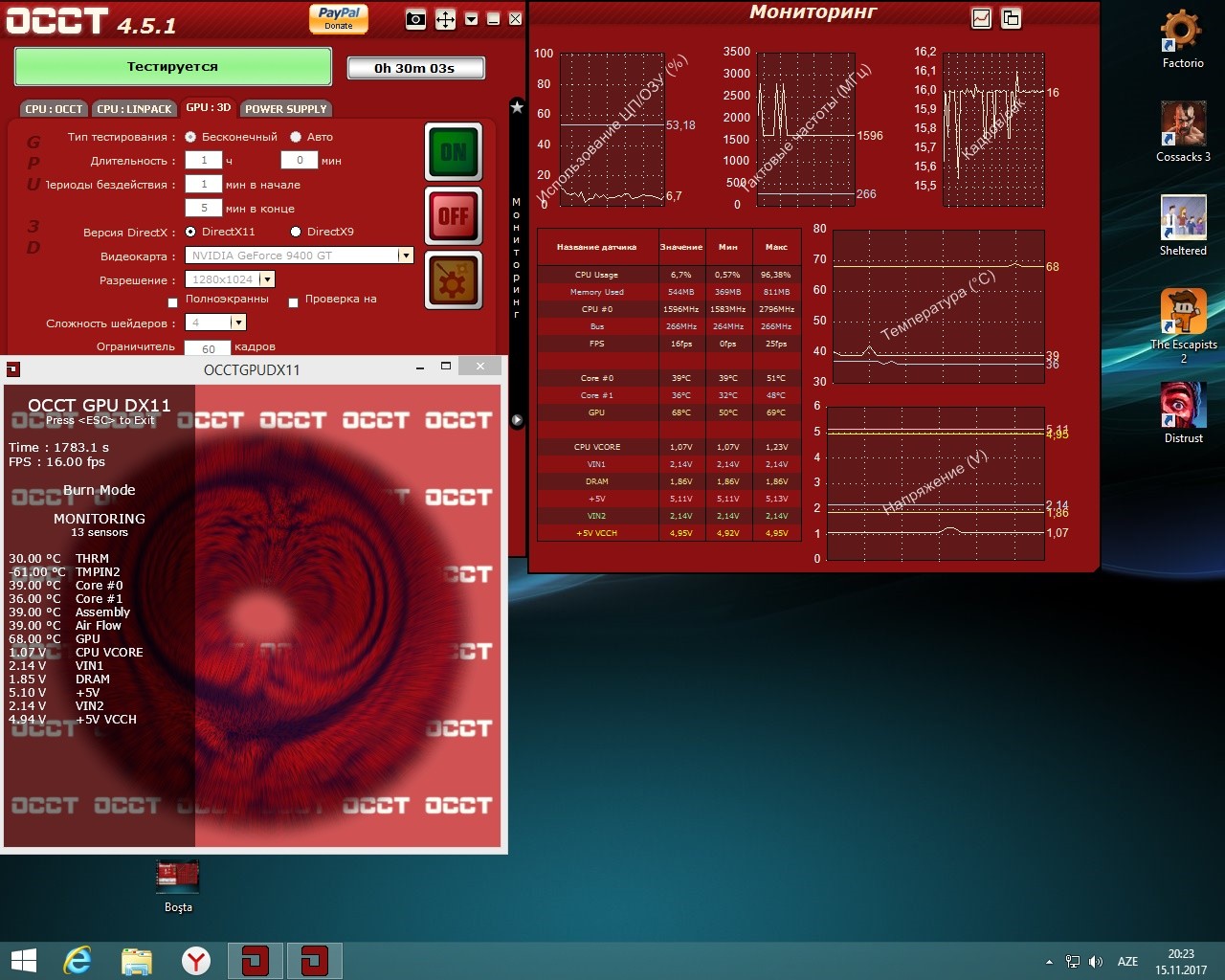

Ancak GPU testi yaptım Garip kısımı GPU`nu yarim saat yük testine tuttum 68 Derecenin üstüne çıkmadı




Yarim saat değerleri.

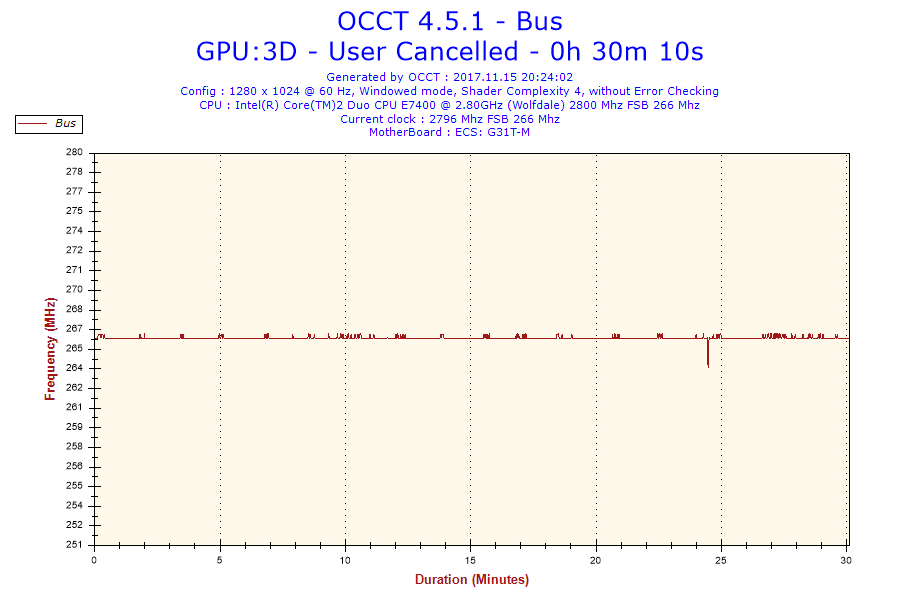

Bus hızı



Cpu Kullanım

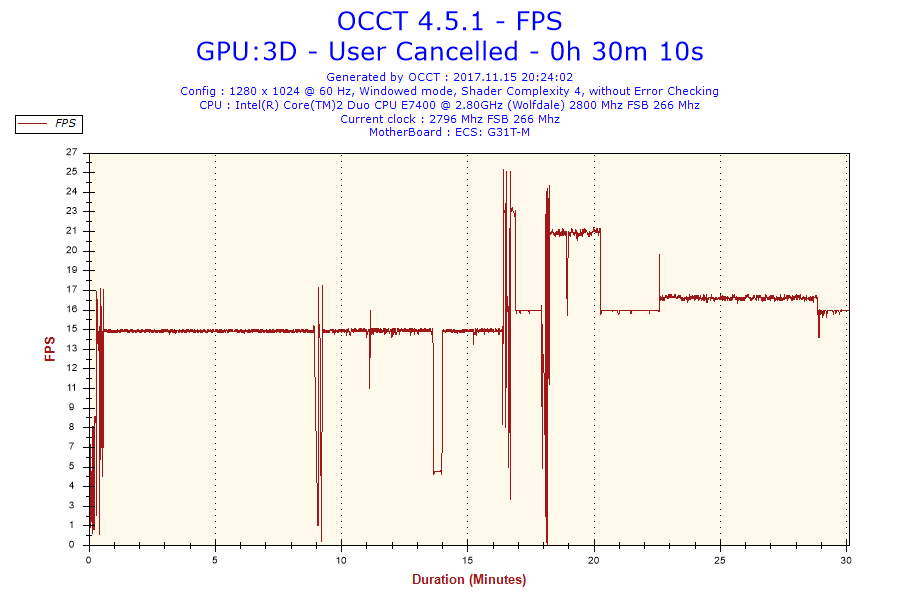

FPS



Cpu frekans



Ram Kullanımı



Temperatur Core 0


Temperature Core 1



Temperature GPU




Voltage-+5V VCCH



Voltage-+5V



Voltage-CPU VCORE



Voltage-DRAM



Voltage-VIN1



Voltage-VIN2

Bir efsanenin doğuşu:Zaur


Son mesajlar

Üst
