Nereye takıcam

[Emri]

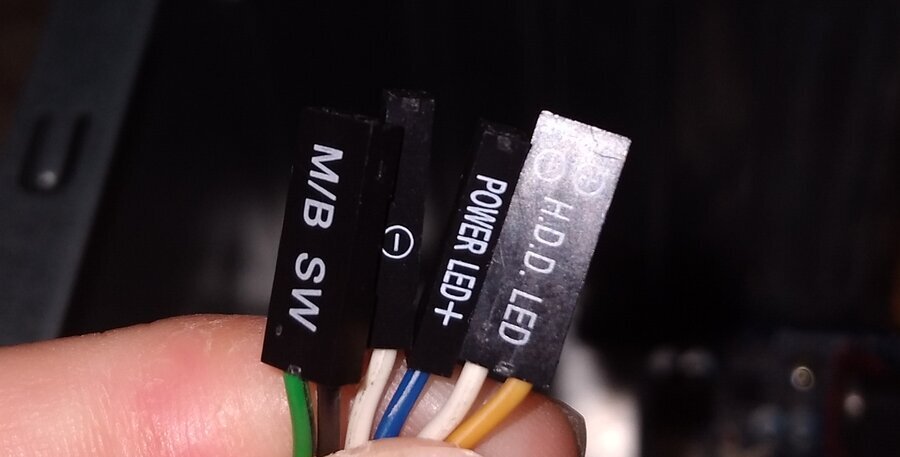

Arkadaşlar ben bunları nereye takıcam isimleri karışık



[..melihhunal..]

Anakart ön panel bağlantıları reset sw Power sw HDD LED ve Power LED bağlama. - YouTube



[mechman1983]

Arkadaşlar ben bunları nereye takıcam isimleri karışık

anakart ustunde de pinler gosterilir genelde ama youtube videosu onerisi daha da iyi



[Emri]

MB/SW Felan yazıyor nereye takıcağımı söyleseniz iyi olur



[mechman1983]

MB/SW Felan yazıyor nereye takıcağımı söyleseniz iyi olur

MB/SW motherboard switch yani reset kablosu..

Power LED guc isigi..

HDD LED de hard disk isigi..

Ayni sekilde anakartta da bunlar yaziyor olmali.. yoksa anakartin kullanma kilavusundan bulunabilir kesin..



[YNY]

1- Power Led + Power SW (Sendeki M/B SW olan)

2- HDD Led

3- Reset

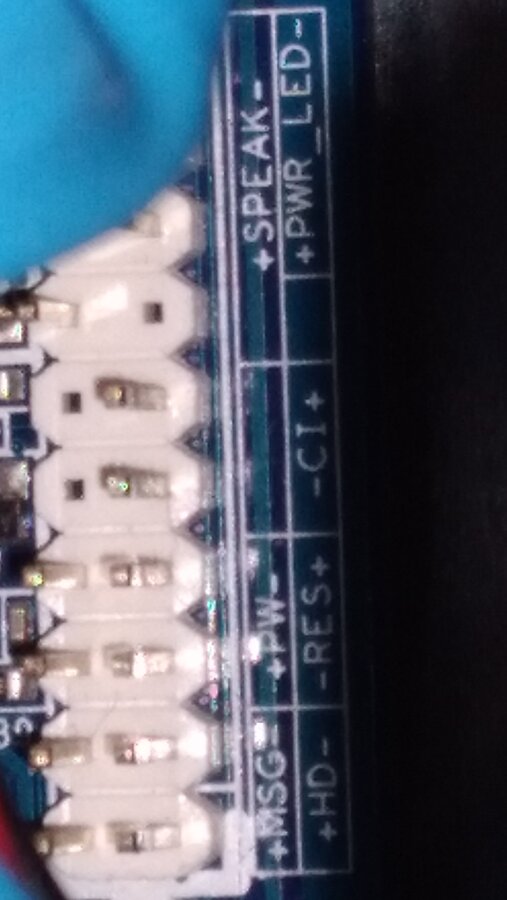

4- Bknz:

MSG: Message/Power/Sleep LED
PWR: Power LED
PW (M/B SW): Power Switch
SPEAK: Speaker
HD: Hard Drive Activity LED
RES: Reset Switch
CI: Chassis Intrusion Header
